chemReaktor CR - Hochleistungsreaktorsystem

Hochleistungsreaktor für API-Synthese, Kleinmengenproduktion und als Pilotanlage

Glas- / Stahl-Emaille Reaktor: 15, 30, 60, 100, 160, 250 Liter
Druck: -1.0 bis +0.5 bar
Temperatur: -60 °C (-90 °C) bis +200 °C
Material: Borosilikat Glas 3.3, emaillierter Stahl, PTFE, PFA, tantal

Um Ihre spezifischen Prozessanforderungen zu erfüllen, sind ein Reinraum-Setup und andere Materialien verfügbar.

Diese ATEX geschützten Reaktorsysteme und Glasanlagen, bestehend aus chemisch inerten und robusten Werkstoffen. Sie zeichnen sich durch eine herausragende Leistung und Betriebssicherheit im täglichen Gebrauch aus.

Die Berücksichtigung und Erfüllung aktueller Anforderungen von Chemie, Pharma und Behörden sowie unsere Erfahrung bei Planung, Fertigung und Installation sind schlussendlich entscheidend für den effizienten Betrieb unserer Anlagen in Technikum und Produktion.

Büchi-chemReaktoren gewähren eine sichere Prozessführung bei Verwendung verschiedener Lösungsmittel und Säuren in einem komplett verschlossenen Glas- / Stahl-Emaille-Reaktionsbehälter unter Vakuum. Verschiedene chemische Reaktionen und Synthesen können in der selben Anlagen durchgeführt werden, wobei Prozesse sehr einfach durch visuelle Kontrolle optimiert werden können.

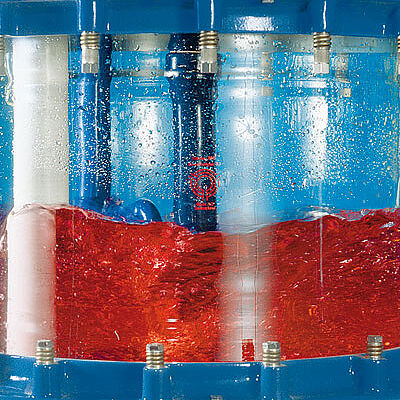

Reaktor aus robustem emailliertem Stahl steht für solide Konstruktion, ausgezeichneter Wärmeübergang, stabile Prozesskonditionen und Temperaturen, mit einem Glasschuss zur einfachen visuellen Überwachung des Reaktionsverlaufs.

Destillations-Glasaufsatz, gebaut mit büchiflex Komponenten (einzigartige flexible Kugel-Pfanne Verbindung) für unterschiedliche Reaktionen und zuverlässigen Betrieb unter Vakuum.

CR chemReaktoren sind ausgelegt für die Durchführung verschiedener chemischer Reaktionen, verfahrenstechnische Prozessentwicklung, Scale up, Prozesssimulation und vor allem cGMP Kilo-Produktion im Batch und Semi-Batch Betrieb, oft in der Pharma-Wirkstoffproduktion.

Unsere Glasanlagen und Reaktorsysteme sind Komplettlösungen inklusive Zubehör wie Probenahme, pH-Messung und Regelung, Rektifikationskolonnen mit strukturierten Packungen, high-containment Feststoff Dosiersysteme, CFR21- Part 11 konforme Datenaufzeichnung etc. Zu unseren Anlagen offerieren wir Zusatzgeräte wie Thermostaten, Filter Nutschen, Gaswäscher, Ausrührgefässe etc.

Paket / Optionen

Standard Paket

  • Glas- / Stahl-Emaille-Reaktor mit Doppelmantel und Isolation
  • Mehrzweck-Glas-Destillationsaufbau
  • Gestell in rostfreiem Stahl, zur Halterung des flexiblen Glasaufbaus
  • ATEX Zone 1 (0), CE, cGMP
  • CIP fähig
  • FDA konform, korrosionsbeständig
  • Komplette Dokumentation

Optionen, Zubehör

  • Reaktor-Lift zum einfachen Öffnen des Reaktionsbehälters, z.B. zur Inspektion nach Reinigung
  • Probenahme
  • pH-Messung / -Regelung
  • Gaseinleitung (Stickstoff (Spülung), Aktivgas)
  • Vakuum / Abluftverrohrung
  • Zusätzliche Zulaufgefässe und Vorlagen

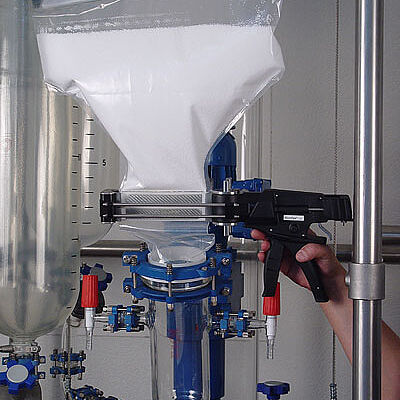

  • Feststoff-Einfüllschleuse
  • Spezial-Bodenheizung auf emailliertem Stahl für Tieftemperatur-Chemie (-90 °C)
  • IQ, OQ, PQ

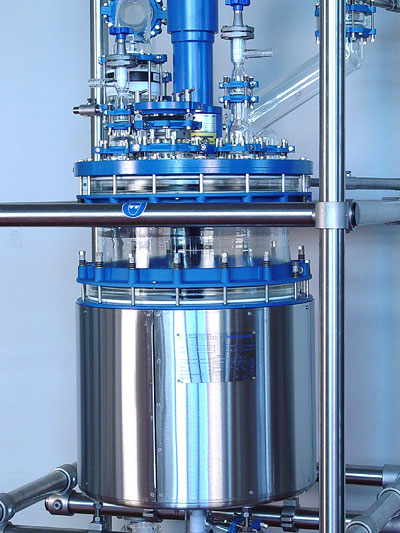

Reaktor-Rührkessel

  • Vollsicht Stahl-Emaille Reaktor mit Glasschuss oder Glashaube
  • 15, 30, 60, 100, 160, 250 Liter
  • Stahl-Emaille Impeller-Rührer
  • Stahl-Emaille Stromstörer mit Pt100 Temperaturfühler
  • Bodenventil (Totraumfrei)

ATEX Rührwerkantrieb, trockenlaufend

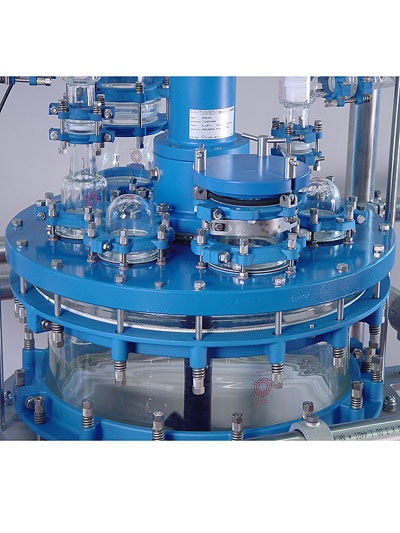

Glashaube / Emaillierte Reaktor Deckelplatte

  • Glashaube (15, 30 Liter)
  • Emaillierte Deckelplatte (60, 100, 160, 250 Liter)
  • Schnellverschluss für Feststoffzugabe
  • 7-8 Anschlussöffnungen

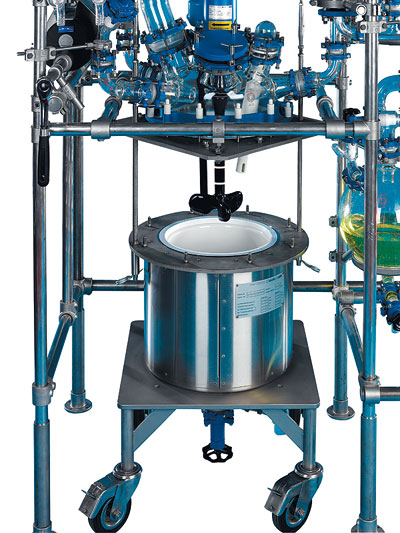

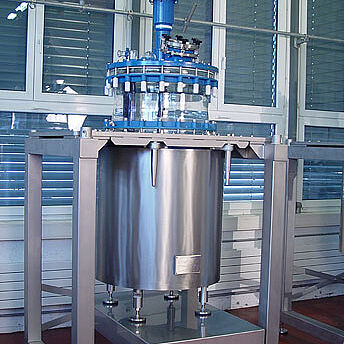

Reaktor-Lift - zum einfachen Öffnen

  • Reaktor-Lift zum einfachen Heben / Senken
  • Einfache Bedienung
  • Schnelles Öffnen, Schliessen, Heben, Senken des Reaktors
  • Einfacher Zugang zur Reinigungskontrolle

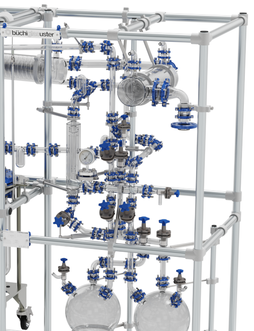

Destillationsglasaufbau

Alle Büchi-chemReaktoren (15 - 250 Liter) sind erhältlich mit vertikalen Glasspiralkühlern und auch in der kompakten K - Version mit liegenden Kühlern.

  • Einzigartige flexible Kugel-Pfanne Verbindung
  • Zulaufgefässe zur Zudosierung von Flüssigkeiten
  • Destillationskolonne / Brüdenrohr mit Manometer und Berstscheibe
  • Glas Spiralkühler / Kondensator mit Vakuum- / Abluftanschluss
  • Vertikale Kondensatoren Anordnung oder kompakte Bauweise mit horizontalen Kondensatoren
  • Vorlagen für Aufnahme von Destillat / Kondensat
  • Phasenabscheider für azeotrope Destillation
  • Vakuum- / Druckausgleich-Verteiler

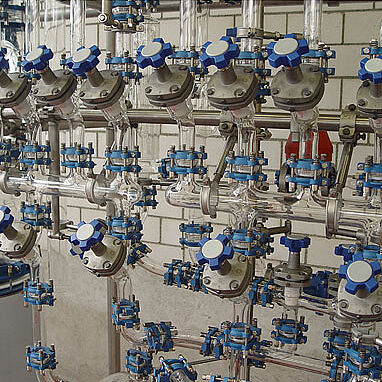

  • Selbst-entleerende «büchiflex» Glasverrohrung

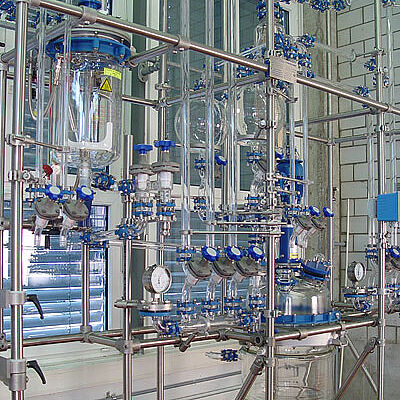

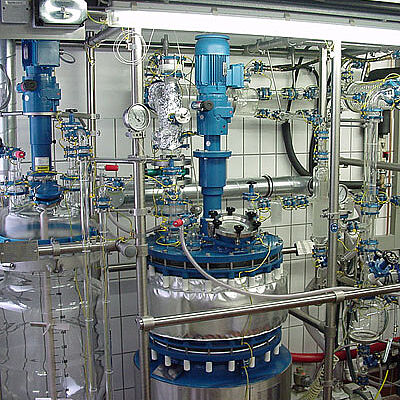

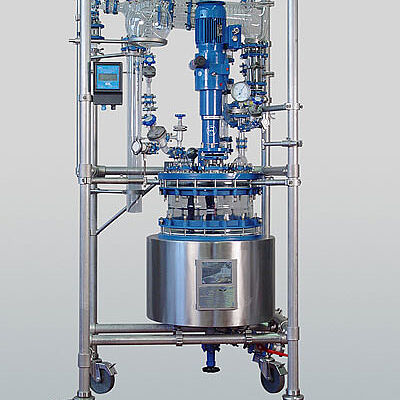

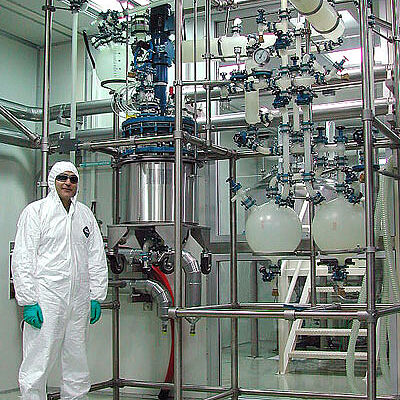

chemReaktoren in verschiedenen Ausführungen

Typische Applikationen

  • Chemische Synthese
  • Extraktion / Verdampfung
  • Aufreinigung / Kristallisation
  • Trennung
  • API-Herstellung
  • Peptide-Produktion
  • Prozessentwicklung
  • Scale-up
  • Kryogene Reaktionen
  • Kleinmengenproduktion
  • Technikum / Kilolabor
