Chemie Reaktoren mit ATEX Zulassung
Rührwellendichtung, Rührwerkantrieb, Rührer
Ein Rührwerk besteht aus:
- Ex Motor mit Getriebe für manuelle Drehzahleinstellung mit oder Frequenzwandler für elektronische Drehzahleinstellung und Messung von Rührerdrehzahl und Drehmoment
- Ex geschützte ATEX Rührwellendichtung für hermetische Abdichtung gegenüber der Atmosphäre und trockenlaufend zur Verhinderung von Kontamination von chemischem Prozess und Reaktionsmedium
- Rührer für optimalen Wärmeeintrag und Durchmischung der verschiedenen Reaktanden

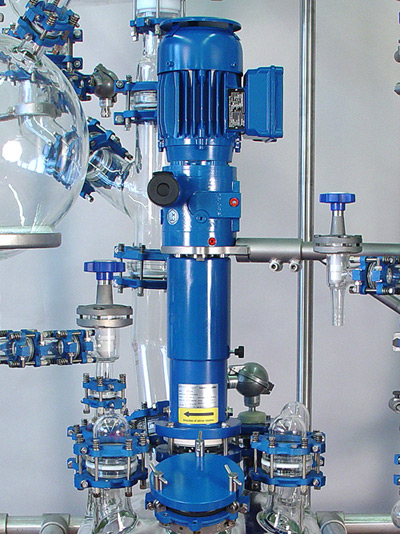

ATEX Rührwerk
mit trockenlaufender Gleitringdichtung
Rührwerk mit trockenlaufender Gleitringdichtung
Die Rührwellendichtung ist eine Schlüsselkomponente eines chemischen Reaktors. Sie gewährleistet Dichtheit von rotierenden Rührwellen. Eine Rührwellendichtung soll trockenlaufend sein – zur Vermeidung von Kontamination durch ein Schmiermittel. Rührer sind wichtig für Mischung und Wärmeeintrag, weshalb das Design und die Dimensionen auf Medium und Prozess abgestimmt sein sollen. Impeller-Rührer werden verwendet als universelle Rührer in wässrigen Lösungen.
Rührwellendichtungen sind ausgelegt für den Betrieb von in Reaktoren eingebauten, emaillierten Rührwellen bei niedriger und mittlerer Drehzahl und Anlagen unter Vakuum bis leichten Überdruck. Je nach Anforderung an die Korrosionsbeständigkeit können auch Rührwellen aus rostfreiem Stahl, Hastelloy®, oder Keramik betrieben werden – welche für Druckanwendungen mit Magnetkupplungen abgedichtet und angetrieben werden, siehe unten.

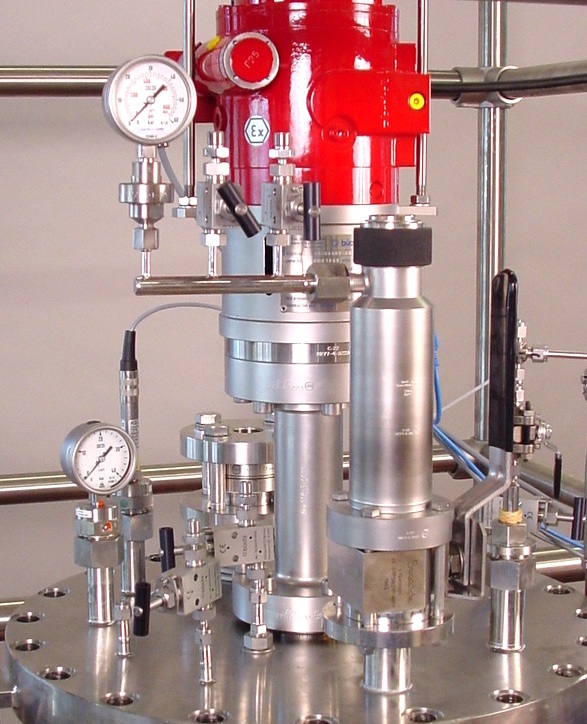

Rührwerk für Druckanwendung,
bestehend aus Magnetkupplung,
Ex – Motor und Frequenzumwandler
Rührwerk mit trockenlaufender Magnetkupplung
Trockenlaufende Rührwellendichtungen mit Rührer, Motor und Steuerung ausgelegt für Vakuum bis Hochdruck-Anwendungen und für hoch-viskose Medien sind ausgestattet mit Magnetkupplungen als statisches Dichtungselement. Diese Antriebe für Druckreaktoren können für extreme Betriebsbedingungen eingesetzt werden wie hohe Temperaturen und Druck, hohes Drehmoment und hohe Rührerdrehzahl. Die benetzten Materialien sind korrosionsbeständige Metalle oder Keramik.
