chemReaktor GR - Glasreaktorsystem

Mehrzweck Reaktions- und Destillationsanlage für Startups

Glasreaktor: 15, 30, 60 Liter
Druck: -1.0 (FV) bis +0.5 bar
Temperatur: -60 °C (-90 °C) bis +200 °C
Material: Borosilikat Glas 3.3, emaillierter Stahl, PTFE, PFA, tantal

Um Ihre spezifischen Prozessanforderungen zu erfüllen, sind ein Reinraum-Setup und andere Materialien verfügbar.

Leistung und Betriebssicherheit sind von entscheidender Wichtigkeit für die Betreiber von Büchi Glasanlagen. Dies wird bereits in der Planungsphase unserer ATEX geschützten Anlagen berücksichtigt. Die inerten Materialien ermöglichen eine sichere Prozessführung bei der Verarbeitung von Lösungsmitteln und Säuren in einem komplett geschlossenen Glas-Reaktionsbehälter unter Vakuum. Verschiedene chemische Reaktionen können in derselben Glasanlage sicher durchgeführt werden, wobei Prozesse durch visuelle Kontrolle sehr einfach optimiert werden können.

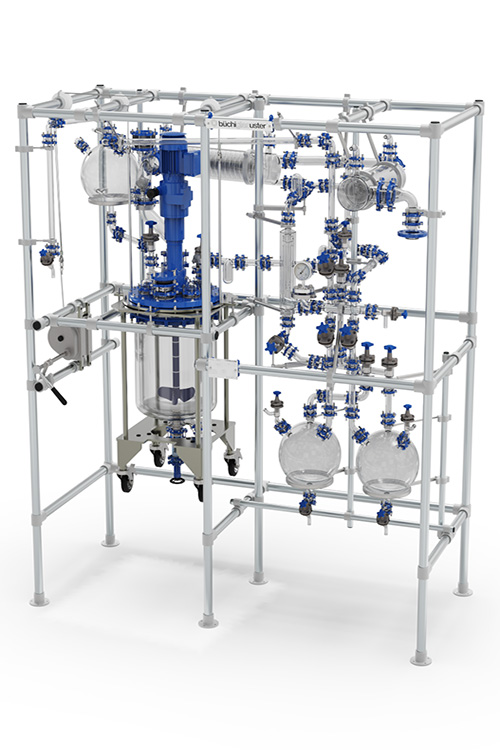

Das System besteht aus:

  • Reaktor, solider Glasreaktor mit Doppelmantel
  • Destillationsglasaufbau, gebaut mit büchiflex Glasbauteilen, mit einzigartiger Kugel – Pfanne Verbindung



BR und GR chemReaktoren sind ausgelegt für die Durchführung verschiedener chemischer Reaktionen, verfahrenstechnischer Prozessentwicklung, Scale-up, Prozesssimulation und cGMP Kilo-Produktion (pharmazeutische Wirkstoffherstellung) im Batch und semi-Batch-Betrieb.

Unsere Glasanlagen und Reaktorsysteme sind Komplettlösungen: Reaktoren inklusive Zubehör wie Probenahme, pH-Messung und Regelung, Rektifikationskolonnen mit entsprechenden strukturierten Packungen, Prozessdatenaufzeichnung und Kontrolle etc. Zu unseren Glasanlagen offerieren wir Zusatzgeräte wie Thermostaten,  Filter Nutschen, Gaswäscher, Ausrührgefässe.

Paket / Optionen

Standard-Paket

  • Doppelmantel (Heiz- / Kühlmantel) Glasreaktor
  • Mehrzweck Destillations-Glasaufbau
  • Gestell in rostfreiem Stahl, zur Halterung des flexiblen Glasaufbaus
  • ATEX Zone 1 (0), CE, cGMP
  • CIP fähig
  • FDA konform, korrosionsbeständig
  • Komplette Dokumentation

Optionen, Zubehör

  • Glasaufbau wie BR chemReaktor
  • Reaktor-Lift für einfaches Öffnen des Reaktionsbehälters, z.B. zur Inspektion nach Reinigung
  • 3-Wand Reaktionsbehälter
  • Probenahme
  • pH-Messung und Regelung
  • Gaseinleitung (Stickstoff (Spülung), Aktivgas)
  • Vakuum / Abluftverrohrung
  • Zusätzliche Zulaufgefässe und Vorlagen
  • Feststoffeinfüllschleuse
  • IQ, OQ, PQ

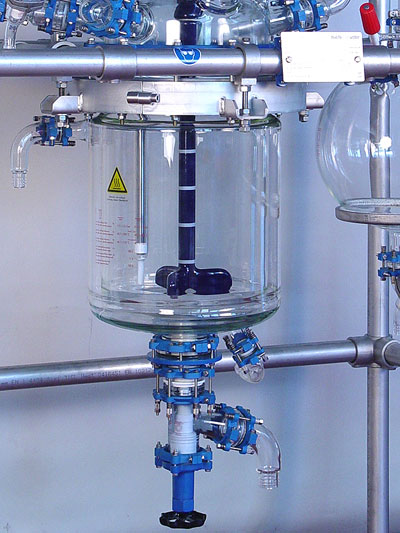

Glasreaktor mit Doppelmantel

  • Doppelmantel Glasreaktor 15, 30, 60 Liter
  • Stromstörer mit Pt100 Temperatursensor
  • Bodenventil (Totraumfrei)

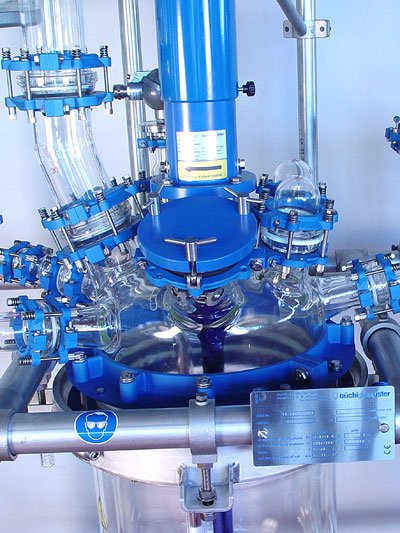

Glashaube / emaillierte Deckelplatte

  • Glashaube (15, 30, 60 Liter)
  • Stahl-Emaille Deckelplatte (60 Liter)
  • Schnellverschluss für Feststoffzugabe
  • 8 Anschlussöffnungen

ATEX Rührwerkantrieb trockenlaufend

Destillationsglasaufbau

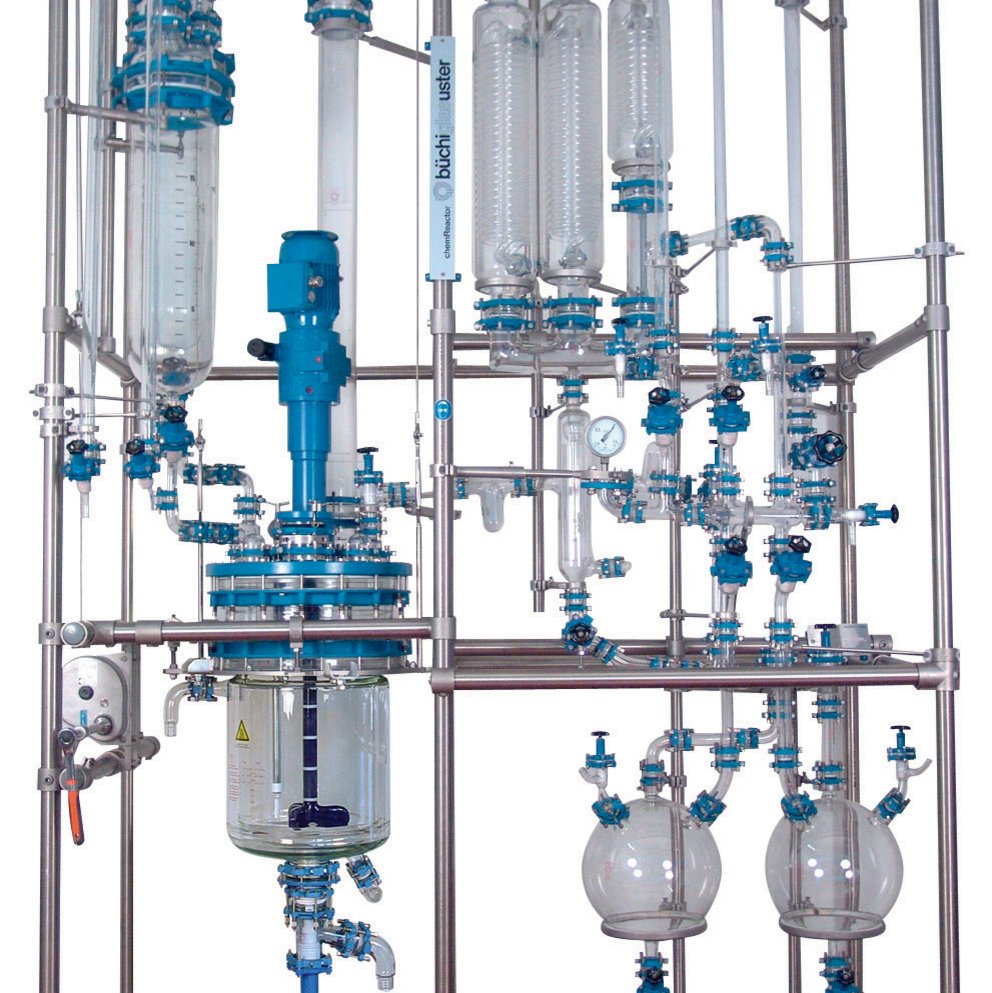

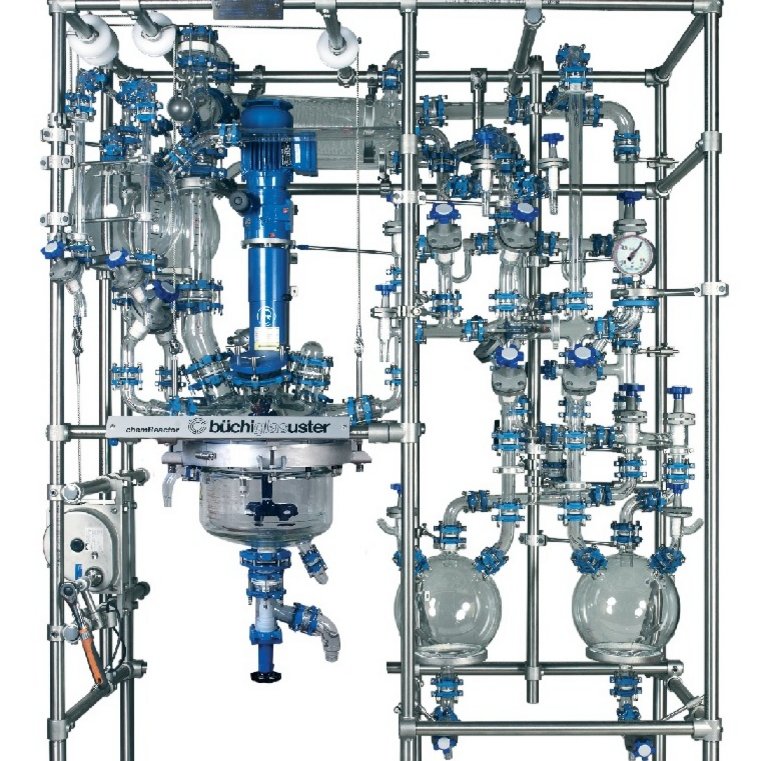

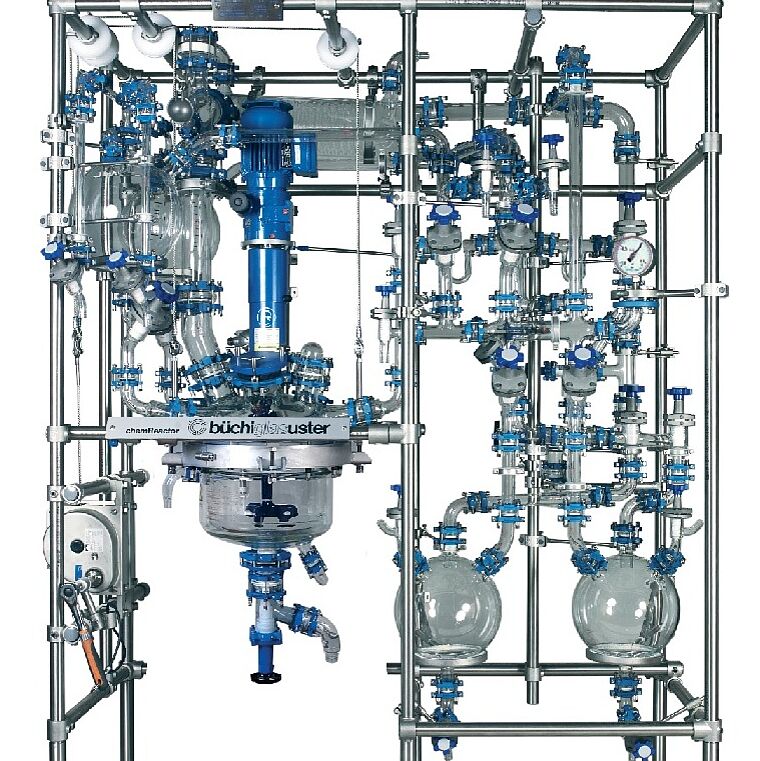

Büchi chemReaktoren GR 15 - 60  (15, 30, 60 Liter) sind in der kompakten K-Version erhältlich, den chemReaktor GR60 auch mit vertikal eingebauten Glasspiralkühlern.


  • Zulaufgefässe zur Zudosierung von Flüssigkeiten
  • Destillationskolonne / Brüdenrohr mit Manometer und Berstscheibe
  • Glas Spiralkühler / Kondensator with Vakuum / Abluft Anschluss
  • Vertikale Kondensator Anordnung oder kompakte Bauweise mit horizontalen Kondensatoren (mit Gefälle)
  • Vorlagen für Aufnahme von Destillat / Kondensat
  • Phasenabscheider für azeotrope Destillation
  • Vakuum / Druckausgleich Verteiler
  • Selbst entleerende «büchiflex» Glas Verrohrung

Typische Applikationen

  • Chemische Synthese
  • Extraktion / Verdampfung
  • Aufreinigung / Kristallisation
  • Trennung
  • API-Herstellung
  • Peptide-Produktion
  • Prozessentwicklung
  • Scale-up
  • Kryogene Reaktionen
  • Kleinmengenproduktion
  • Technikum / Kilolabor
