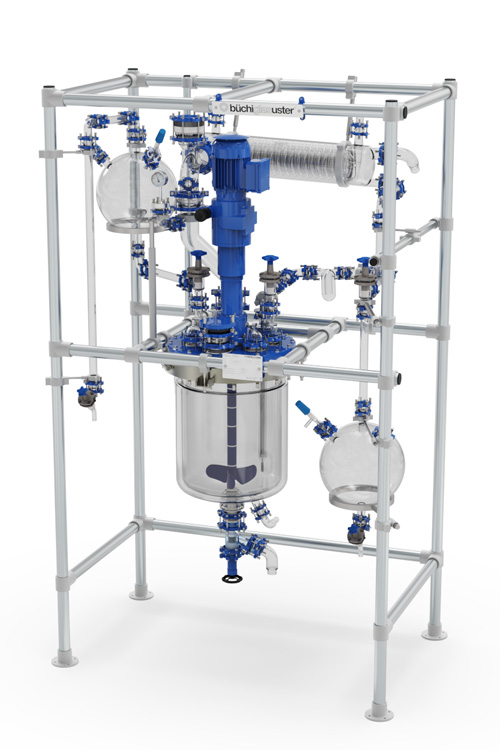

chemReaktor BR - Basis Glasreaktorsystem

Basis Glasreaktorsystem für API-Synthese

Glasreaktor: 15, 30, 60 Liter
Druck: -1.0 bis +0.5 bar
Temperatur: -60 °C (-90 °C) bis +200 °C
Material: Borosilikat Glas 3.3, emaillierter Stahl, PTFE, PFA, tantal

Um Ihre spezifischen Prozessanforderungen zu erfüllen, sind ein Reinraum-Setup und andere Materialien verfügbar.

Die Leistung und Betriebssicherheit sind für die Betreiber von Büchi-Glasanlagen von entscheidender Wichtigkeit. Dies wird bereits in der Planungsphase unserer ATEX geschützten Anlagen berücksichtigt. Die inerten Materialien ermöglichen eine sichere Prozessführung bei der Verarbeitung von Lösungsmitteln und Säuren in einem komplett geschlossenen Glas-Reaktionsbehälter unter Vakuum. Verschiedene chemische Reaktionen können in derselben Glasanlage sicher durchgeführt werden, wobei Prozesse durch visuelle Kontrolle sehr einfach optimiert werden können.

Das System besteht aus:


BR und GR chemReaktoren sind ausgelegt für die Durchführung verschiedener chemischer Reaktionen, verfahrenstechnischer Prozessentwicklung, Scale-up, Prozesssimulation und cGMP Kilo-Produktion (pharmazeutische Wirkstoffherstellung) im Batch und semi Batch Betrieb.

Unsere Glasanlagen und Reaktorsysteme sind Komplettlösungen: Reaktoren inklusive Zubehör wie Probenahme, pH Messung und Regelung, Rektifikationskolonnen mit entsprechenden strukturierten Packungen, Prozessdatenaufzeichnung und Kontrolle etc. Zu unseren Glasanlagen offerieren wir Zusatzgeräte wie Thermostaten, Filter Nutschen, Gaswäscher, Ausrührgefässe etc.

Paket / Optionen

Standard-Paket

  • Doppelmantel (Heiz- / Kühl Mantel) Glasreaktor
  • Mehrzweck-Destillations-Glasaufbau
  • Gestell in rostfreiem Stahl, zur Halterung des flexiblen Glasaufbaus
  • ATEX Zone 1 (0), CE, cGMP
  • CIP fähig
  • FDA konform, korrosionsbeständig
  • Komplette Dokumentation

Optionen, Zubehör

  • Glasaufbau wie GR chemReaktor
  • Reaktor-Lift für einfaches Öffnen des Reaktionsbehälters, z.B. zur Inspektion nach Reinigung
  • 3-Wand Reaktionsbehälter
  • Probenahme
  • pH-Messung und Regelung
  • Gaseinleitung (Stickstoff (Spülung), Aktiv Gas)
  • Vakuum- / Abluftverrohrung
  • Zusätzliche Zulaufgefässe und Vorlagen
  • Feststoff-Einfüllschleuse
  • IQ, OQ, PQ

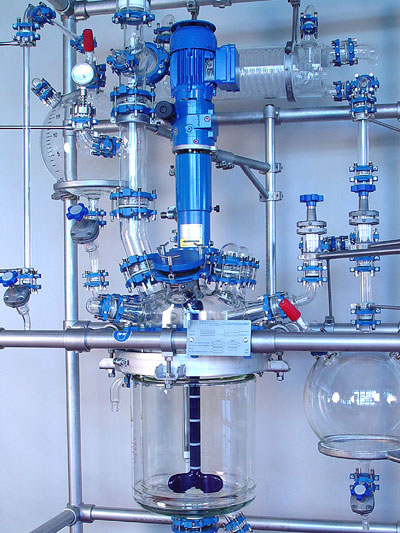

Glasreaktor mit Doppelmantel

  • Doppelmantel-Glasreaktor 15, 30, 60 Liter
  • Stromstörer mit Pt100 Temperatursensor
  • Bodenventil (Totraumfrei)

Glashaube / emaillierte Deckelplatte

  • Glashaube (15, 30, 60 Liter)
  • Stahl-Emaille Deckelplatte (60 Liter)
  • Schnellverschluss für Feststoffzugabe
  • 8 Anschlussöffnungen

ATEX Rührwerkantrieb, trockenlaufend

Destillationsglasaufbau

  • Zulaufgefäss für Zudosierung von Flüssigkeiten
  • Destillationskolonne / Brüdenrohr mit Manometer und Berstscheibe
  • Glas Spiralkühler mit Vakuum / Abluftanschluss
  • Vorlage zur Aufnahme von Destillat / Kondensat
  • Selbst-entleerende «büchiflex» Glasverrohrung

Typische Applikationen

  • Chemische Synthese
  • Extraktion / Verdampfung
  • Aufreinigung / Kristallisation
  • Trennung
  • API-Herstellung
  • Peptide-Produktion
  • Prozessentwicklung
  • Scale-up
  • Kryogene Reaktionen
  • Kleinmengenproduktion
  • Technikum / Kilolabor
