kiloclave - Labordruckreaktor

kiloclave mit 1 - 20 Liter Stahl / Hastelloy® Druckreaktor
kiloclave mit 1 - 20 Liter Stahl / Hastelloy® Druckreaktor

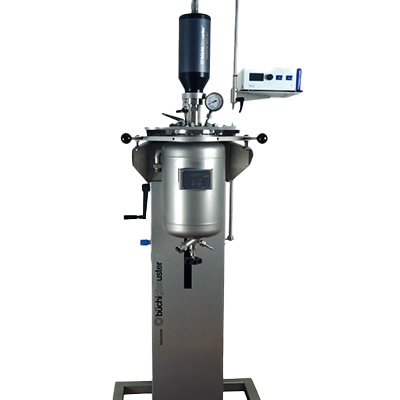

kiloclave - Metall Druckreaktor - einfache Bedienung für schwere Druckgefässe

Reaktor: 0.5 bis 20.0 Liter
Druck: -1 bis 60 bar
Temperatur: -20 °C +250 °C
Material: rostfreier Stahl, Hastelloy®, emaillierter Stahl

Andere Materialien, Drücke, Temperaturen erhältlich

Dieses Druckreaktorsystem wird mit verschiedenen austauschbaren Metall-Druckbehältern mittlerer Grösse im Labor und Technikum betrieben. Druckreaktionen können durch eingebaute Sicherheitsvorkehrungen sicher durchgeführt werden.

Druckreaktoren in Stahl, Hastelloy® etc. sind weitgehend korrosionsbeständig gegen Säuren und ermöglichen Reaktionen unter hohen Drücken, welche durch das Schauglas visuell überwacht werden können.

Rührer-Magnetantriebe für niedrige und hohe Drehmomente gewährleisten effizientes Mischen von niedrig- bis hochviskosen Prozessmedien und effizienten Wärmeeintrag, respektive stabile Prozesstemperaturen.

Der hydraulische Reaktor-Lift mit Schwenkfunktion ermöglicht schnelles und einfaches Öffnen und Reinigen des Druckbehälters.

Die modulare Bauweise ermöglicht die Anpassung des Reaktors für neue spezifische Anwendungen jederzeit - ein breites Spektrum an Zubehör, z.B. zur Zudosierung von Flüssigkeit, Feststoff oder Gas, Reaktor- Lift, Katalysatorkörbe etc. ist standardmässig erhältlich.



Paket / Optionen

Standard Paket

  • Gestell mit hydraulischem Gefässlift und Schwenkvorrichtung
  • Gefäss (Typ 3/4) mit entsprechender Rührwelle, Rührer, Strombrecher, Pt-100 ohne Stecker,
  • Bodenventil
  • Deckelplatte mit Standardaufbau:
    • Swagelok-Verschraubungen mit Berstscheibe, Manometer und 2 Handventilen
  • Antrieb cyclone 300 ac mit integrierter Magnetkupplung, mit Steuergerät bcc ac
  • Werkzeug und Reserveteile wie Gleitlager, div. Dichtungen etc.
  • Dokumentation mit Betriebsanleitung, CE-Konformitätserklärung und Zertifikate
  • Hergestellt und geprüft nach PED, AD 2000

Optionen und Zubehör

Druckreaktoren mit Doppelmantel für Heizen / Kühlen mit Thermostat

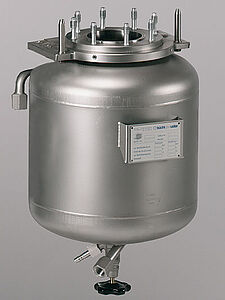

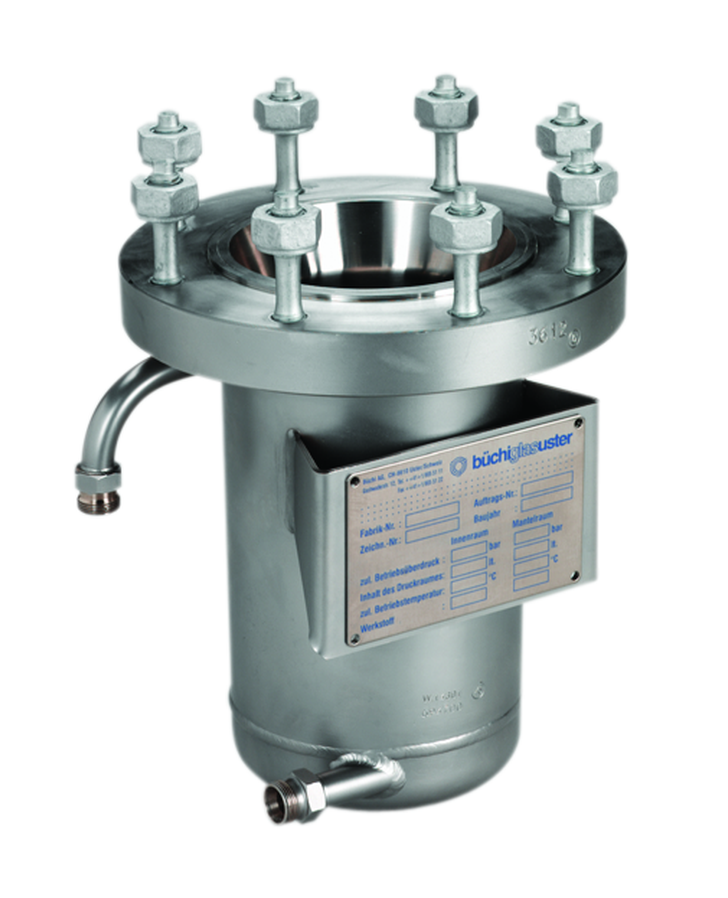

Typ 3
Metalldruckreaktor

0.5, 1.0, 1.5, 2.0, 3.0, 5.0,
10.0, 20.0 Liter
250 °C
60 bar (20 bar 10.0 Liter, 10 bar 20.0 Liter)

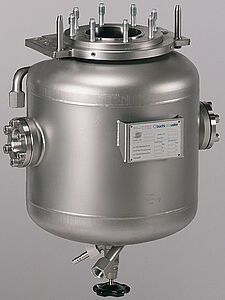

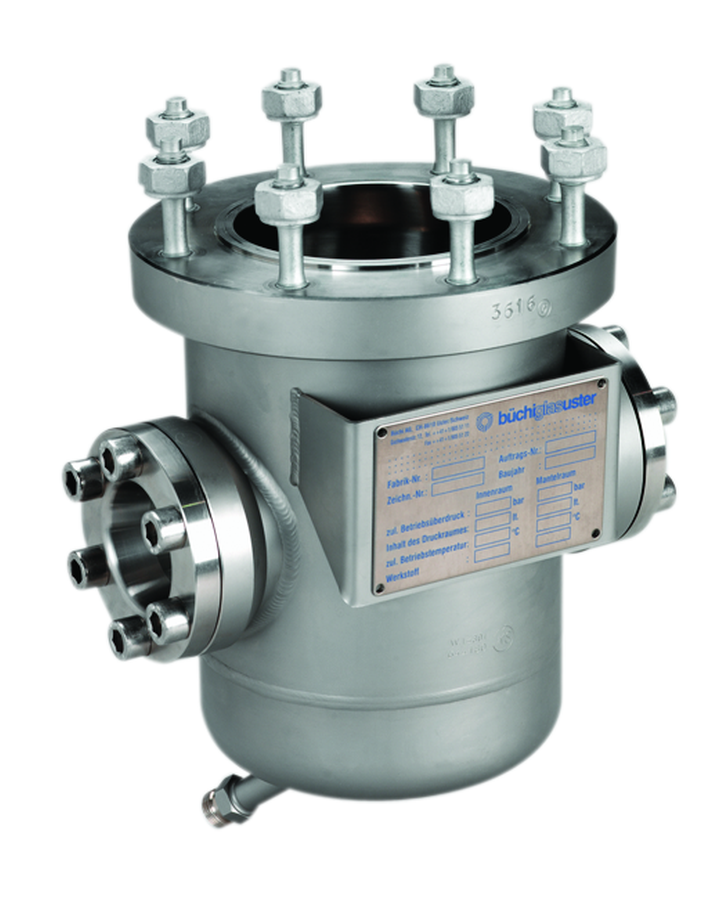

Typ 4
Metalldruckreaktor mit Schauglas
1.0, 1.5, 2.0, 3.0, 5.0, 10.0 20.0 Liter
250 °C
60 bar (20 bar 10.0 Liter, 10 bar 20.0 Liter)

Druckreaktoren mit elektrischer Heizung und Wasser Kühlung

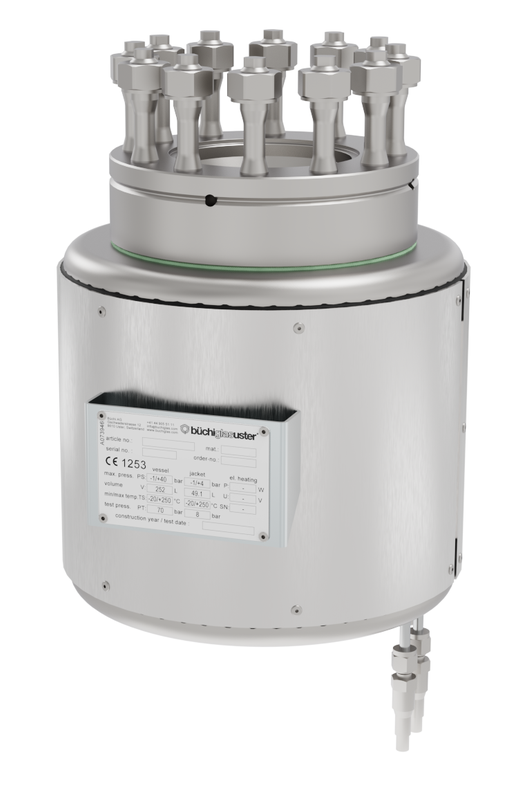

Typ 3E
Metalldruckreaktor

0.5, 1.0, 1.5, 2.0, 3.0, 5.0,
10.0, 20.0 Liter
250°C
60 bar (20 bar 10.0 Liter, 10 bar 20.0 Liter)

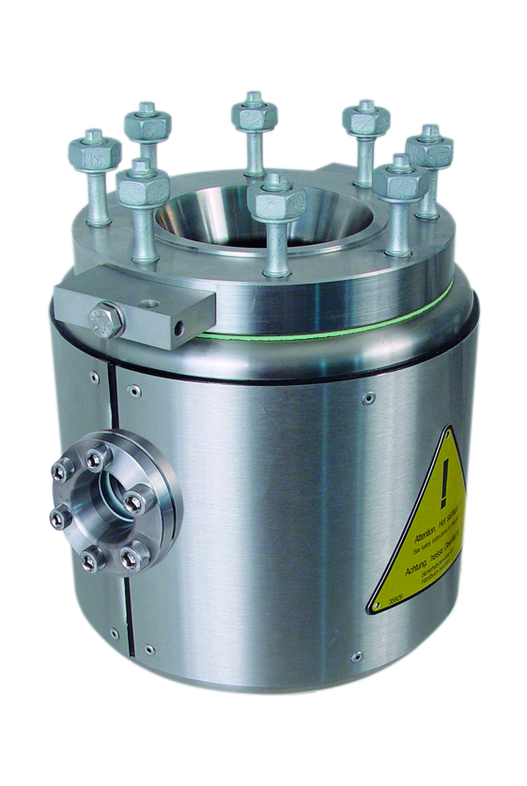

Typ 4E
Metalldruckreaktor mit Schauglas

1.0, 1.5, 2.0, 3.0, 5.0, 10.0 20.0 Liter
250°C
60 bar (20 bar 10.0 Liter, 10 bar 20.0 Liter)

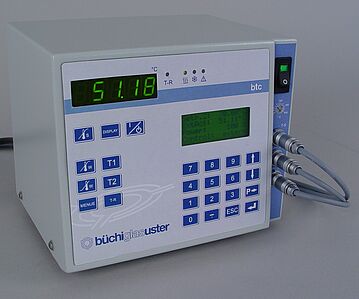

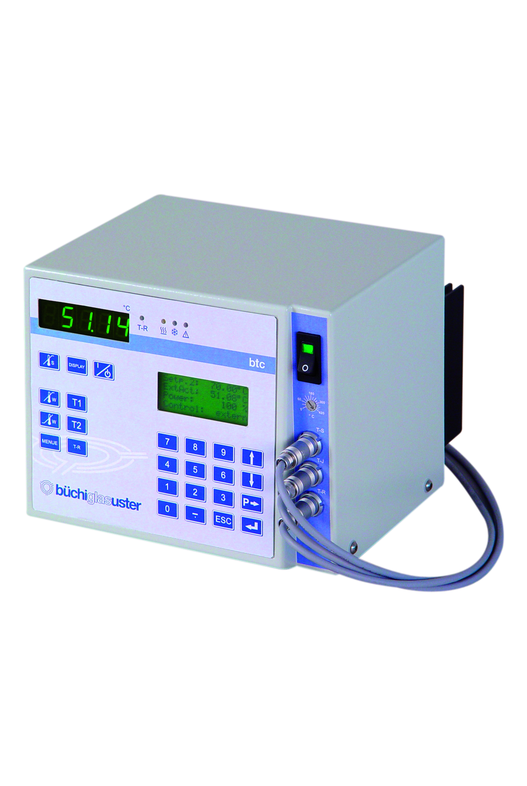

btc
PID Temperaturregler
Steuergerät für Regelung der Prozesstemperatur
in Typ 3E und 4E Druckgefässen

kiloclave Druckreaktor in verschiedenen Bauformen

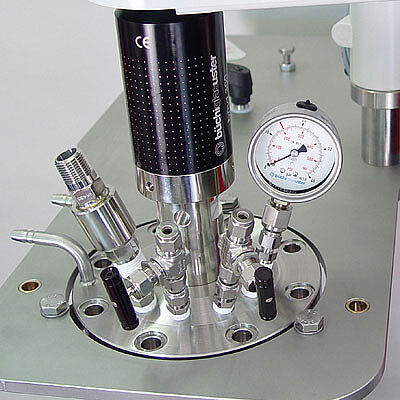

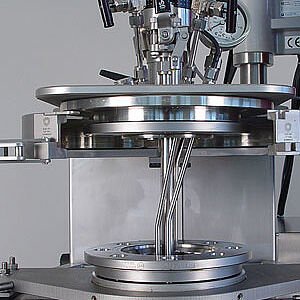

Deckelplatte mit bmd 300 ATEX Magnetkupplung
Deckelplatte mit bmd 300 ATEX Magnetkupplung
Sicherheitsschnellverschluss Druckreaktor
Sicherheitsschnellverschluss

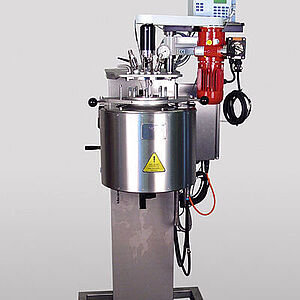

kiloclave mit 20 Liter 3E Druckreaktor, elektrisch beheizt
kiloclave mit 20 Liter 3E Druckreaktor, elektrisch beheizt

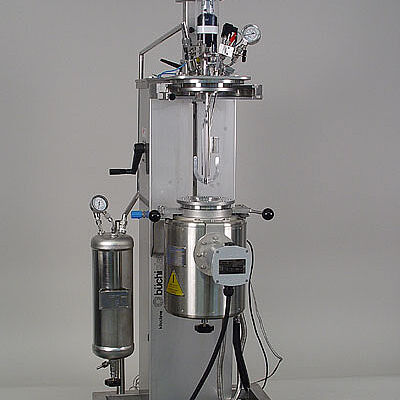

kiloclave mit 5 Liter 3E Druckreaktor, elektrisch beheizt, ATEX
kiloclave mit 5 Liter 3E Druckreaktor, elektrisch beheizt, ATEX

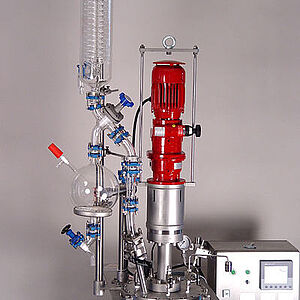

Glas Destillationsaufbau (Vakuum Destillation nach vorheriger Druckreaktion)
Glas Destillationsaufbau (Vakuum Destillation nach vorheriger Druckreaktion)

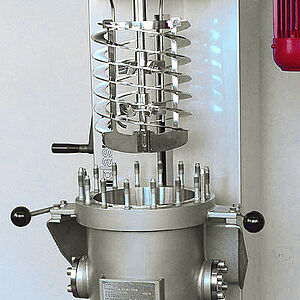

Wendelrührer, wandgängig, für hochviskose Medien
Wendelrührer, wandgängig, für hochviskose Medien

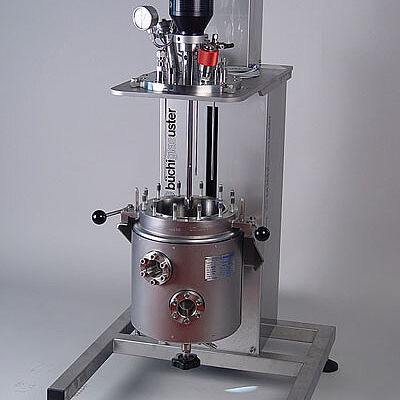

Kompakt Version mit niedrigem Gestell
Kompakt Version mit niedrigem Gestell

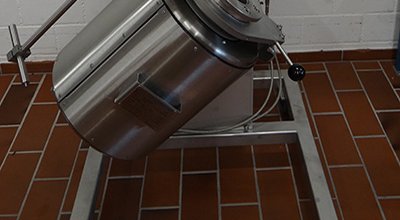

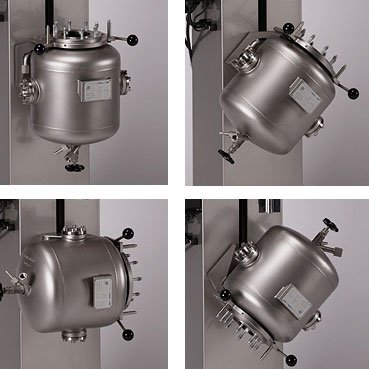

Druckbehälter kann 360° gedreht werden, Einrastung alle 45°
Druckbehälter kann 360° gedreht werden, Einrastung alle 45°

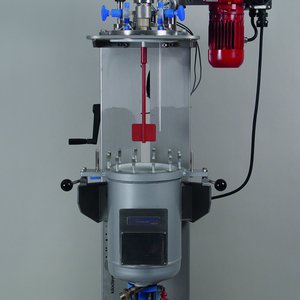

Kiloclave inert: Stahl- Emaille Druckreaktor
Kiloclave inert: Stahl- Emaille Druckreaktor

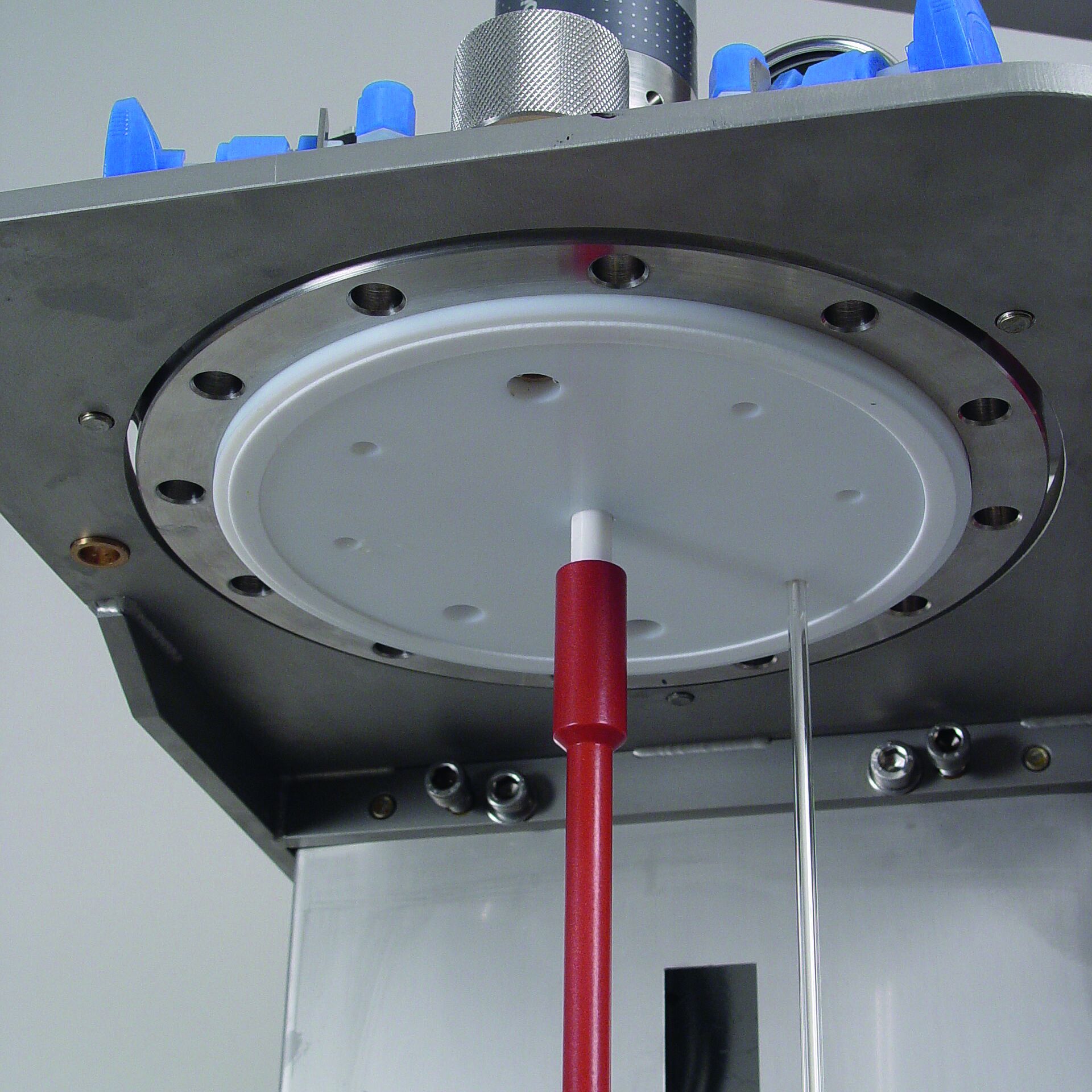

Metall-frei: Keramik Magnetkupplung, Rührer
Metall-frei: Keramik Magnetkupplung, Rührer

Kundenreferenzen

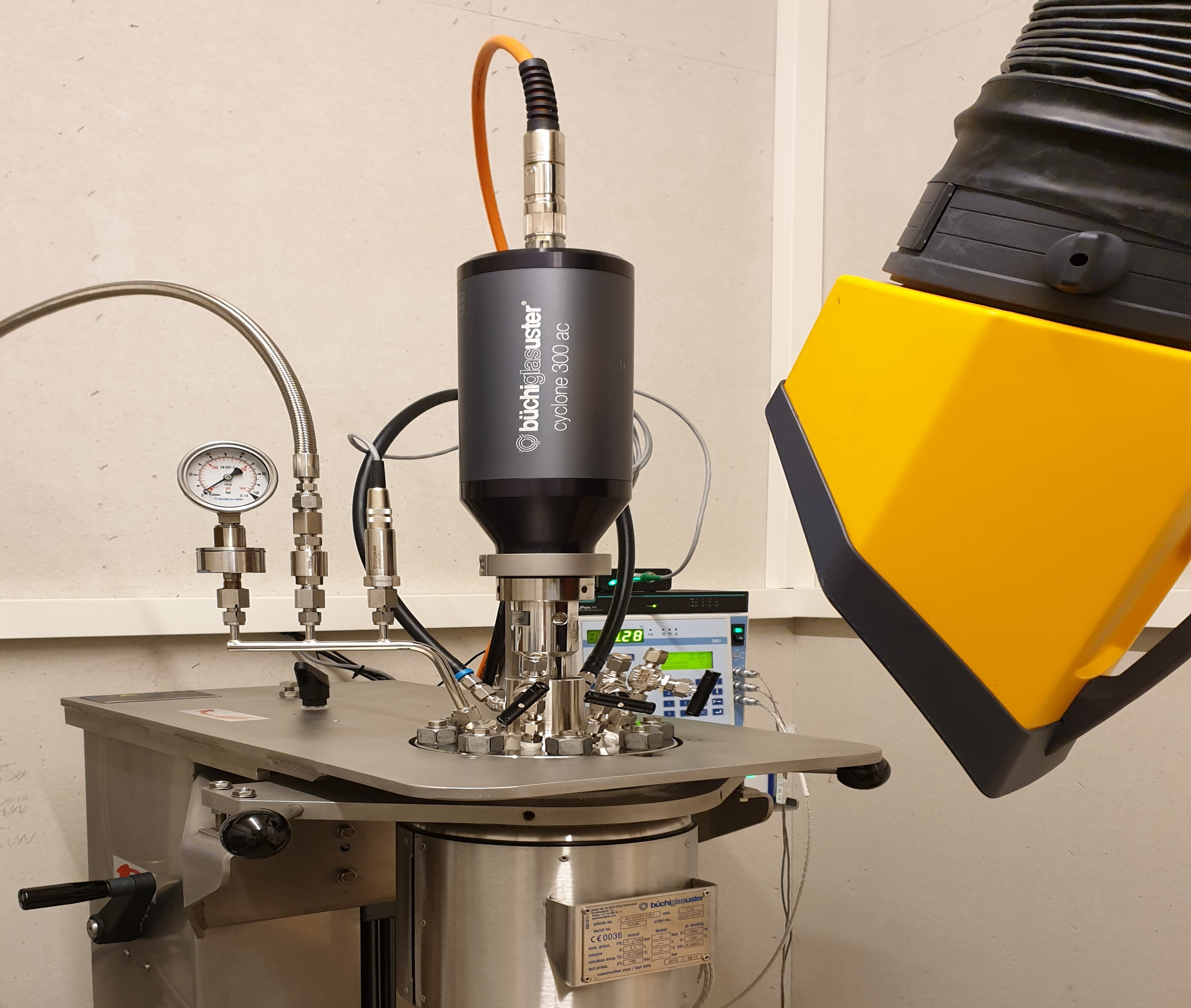

«Für die Karbonisierung haben wir uns für den Büchi kiloclave Typ 3E mit einem Cyclone 300 Antrieb als Rührwerk entschieden. Der Aufbau des Reaktorständers lässt eine einfache Befüllung und Entleerung durch eine einzige Person zu und die einzelnen Komponenten lassen sich gut reinigen. Als Reaktorbehälter stehen zwei Edelstahlgefässe mit 0.5 L und 5 L zur Verfügung. Für spezielle Reaktionsversuche im sauren Bereich mittels Beigabe von organischen oder mineralischen Säuren wird ein 1 Liter Reaktor aus Hastelloy® verwendet.»
Gabriel Gerner, Wissenschaftlicher Mitarbeiter, Zürcher Hochschule für Angewandte Wissenschaften ZHAW, Wädenswil

Erfahren Sie im Case Study mehr über unseren kiloclave: Nachhaltige Kohleherstellung in Büchi kiloclave Typ 3E

Laboratory pressure reactor system - easy operation for heavy pressure vessels

"Unser Emulsionspolymerisationsverfahren ist im Labormassstab sehr schwer zu simulieren. Der Prozess läuft bei mässig hohen Temperaturen und erhöhtem Druck ab. Eine hohe Scherbewegung ist für die Produktqualität entscheidend. Wir haben uns schwer getan, einen Pilotreaktor zu finden, der genau das bietet, was wir brauchen. Die verfügbaren Systeme sind entweder nicht in der Lage, den hohen Druck zu erreichen, oder sie sind für extremen Druck ausgelegt, was sie extrem sperrig und kostspielig macht. Wir hatten damit begonnen, Hersteller von kundenspezifischen Anlagen zu beauftragen, bis wir auf den Büchi Druckreaktorsystem kiloclave stiessen, das für uns gut geeignet war. Mit einigen einfachen, kostengünstigen Anpassungen hat sich der kiloklave als perfekter Pilotreaktor für unsere Prozessoptimierung erwiesen."
Mark G. Stevens, PhD., Sr. Manager, Engineering Design and Development, Dentsply Sirona, Restoratives

Typische Applikationen

  • Hydrierung / Hydrierreaktor
  • Polymerisation / Polymerisationsreaktor
  • Synthesereaktor
  • Katalysatorforschung
  • Kristallisation
  • Vielfältige chemische Forschung
  • Petrochemische Forschung
  • Korrosionstest
  • Upstream-Forschung
  • Biomasseforschung
  • Biopolymerforschung
  • Bioraffinerie-Forschung
  • Biokraftstoff-Forschung
  • Zeolithsynthese
  • Nanopartikelsynthese
  • API-Synthese
