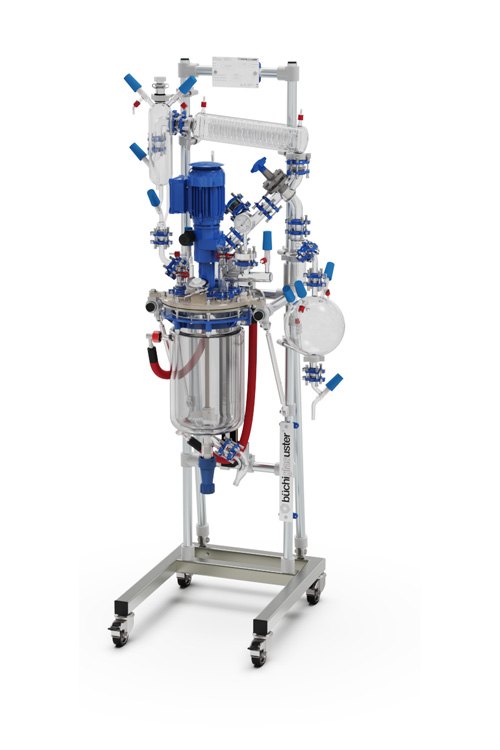

miniPilot® - Miniplant Glasreaktor

Mehrzweck Glasreaktor für Kleinmengen

Glasreaktor: 5, 10, 15 Liter
Druck: -1.0 bis +1.0 bar
Temperatur: -60 °C (Optional -90 °C) bis +200 °C
Material: Borosilikat Glas 3.3, PTFE, PFA, PEEK


Um Ihre spezifischen Prozessanforderungen zu erfüllen, sind ein Reinraum-Setup und andere Materialien verfügbar.

Mit der miniPilot® -Produktfamilie (Glasreaktor, Nutschenfilter, Gaswäscher) offerieren wir Miniplants für chemische Verfahrensentwicklung, Scale-up, Prozess Simulation und Kleinmengen Produktion.

Die ATEX geschützte Ausführung und die Verwendung inerter Materialien ermöglichen eine sichere Prozessführung bei Verwendung von Lösungsmitteln und Säuren in einem komplett geschlossenen Reaktionsbehälter.

Dieses kompakte Reaktorsystem kann für andere Anwendungen einfach umgebaut werden: Austauschbare Rührer, Reaktionsbehälter für verschiedene Volumen und Anwendungen sind verfügbar.

Der Glasreaktor ist an einer Hebe / Senkvorrichtung installiert, um das Öffnen und Reinigung des Reaktionsbehälters einfach und effizient durchführen zu können. Der Destillationsglasaufbau aus Glasbauteilen mit flexibler Kugel-Pfanne Verbindung ermöglicht verschiedene chemische Reaktionen unter Vakuum.

Wir produzieren Komplettlösungen für die chemische Verfahrenstechnik: Reaktor inklusive Zubehör wie Probenahme, pH Messung und Reglung, Destillationskolonnen mit Packungen, Messe- und Regeltechnik, wie auch die Integration von zusätzlichen Geräten zum Betrieb einer Anlage wie Thermostat, Nutschenfilter, Gaswäscher und Ausrührgefässe.

Paket / Optionen

Standard Paket

  • Austauschbare 5, 10 und 15 Liter Doppelmantel-Glasreaktor
  • Stromstörer mit Pt100 Temperatur Sensor
  • Rührwerk mit Rührer Drehzahlverstellung, 0-600 U/min
  • Trockenlaufende Gleitringdichtung
  • Kompaktes, Gestell aus rostfreiem Stahl, Boden- und Tischmodell, mobil
  • ATEX Klassifizierung: 2G IIB
  • CE, cGMP, TA-Luft
  • CIP fähig
  • FDA konform, hoch korrosionsbeständiges Material: Glas, PFTE, PFA, PEEK
  • Komplette Dokumentation
  • Lieferung: komplett zusammengebaut

Optionen, Zubehör

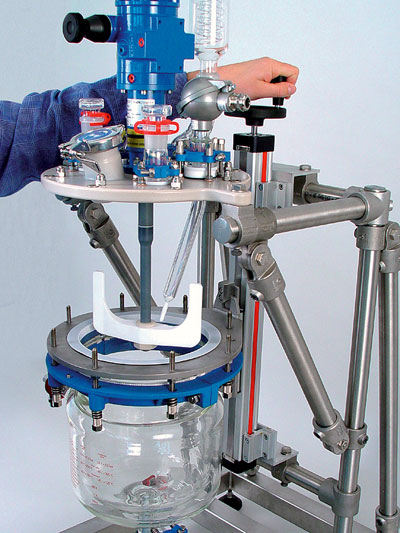

  • Reaktor-Lift für einfache Reaktor Reinigung, Rührer Wechsel

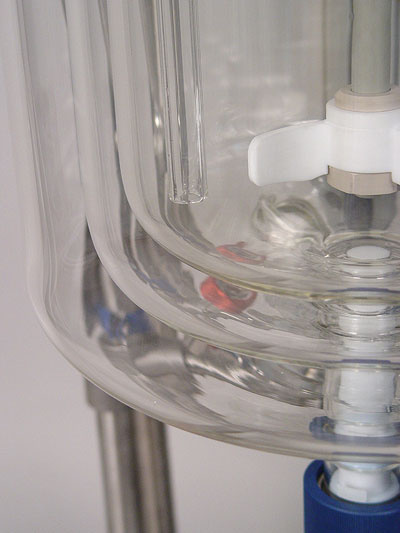

  • 3-Wand Glasreaktor
  • Destillationsglasaufbau

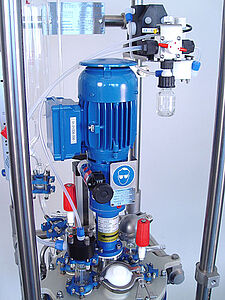

  • Probenahmesystem
  • Sonden für pH etc.

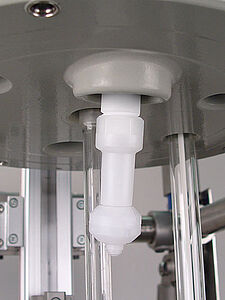

  • CiP spray nozzle
  • IQ, OQ, PQ

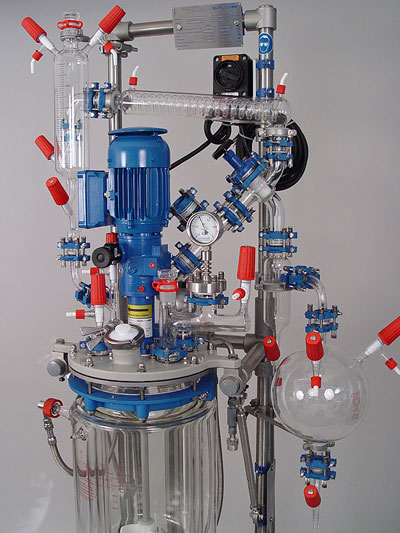

Destillationsglasaufbau

Optionaler Destillations-Glasaufbau, bestehend aus:

  • 1 Liter Zulaufgefäss
  • Brüdenrohr mit Rückflussteilerventil
  • Glasspiral-Rückflusskondensator
  • Phasen-Abscheider
  • 4 Liter Vorlagengefäss
  • Verteiler mit Manometer und Vakuumanschluss
  • Stickstoffanschluss
  • Selbst-entleerende büchiflex Verrohrung

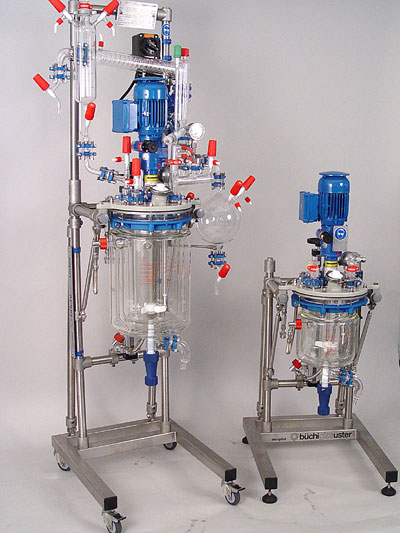

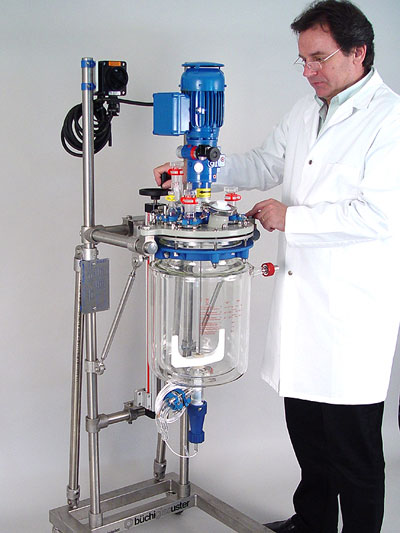

Gestell

  • Kompaktes Gestell in rostfreiem Stahl, passend in jede Abzugskapelle
  • Tischmodell
  • Bodenmodell, mobil
  • Reaktor-Lift für einfache Bedienung des Reaktionsbehälters

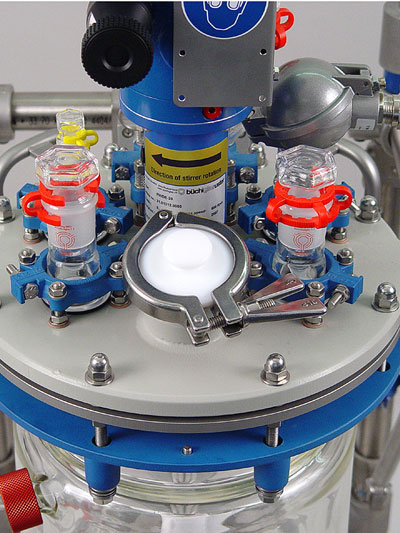

Reaktor Deckelplatte

  • PFA beschichtete Stahlplatte, 7 Anschlüsse
  • Schnellverschluss für Zugabe von Feststoffen
  • Standardversion mit 4 NS Anschlüssen
  • 2 Reserve NS-Anschlüsse für Anschluss von Labor-Glaskomponenten

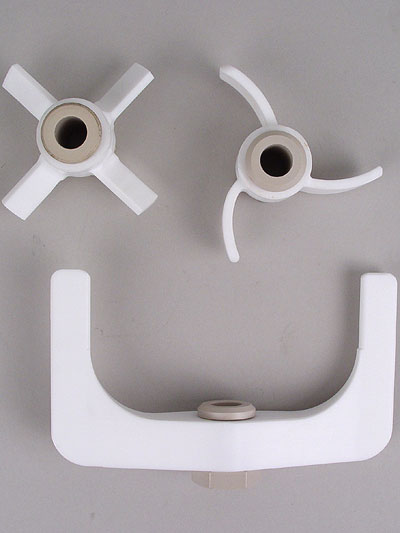

Rührer, Rührwerk

Einfach austauschbare PTFE- / PEEK-Rührer:

  • ATEX Rührwerk
  • Trockenlaufende Gleitringdichtung
  • Einfach austauschbare Rührer: Anker, Propeller, Rührer

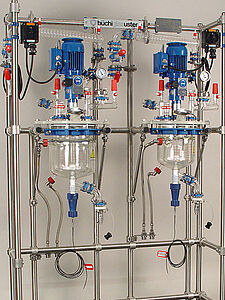

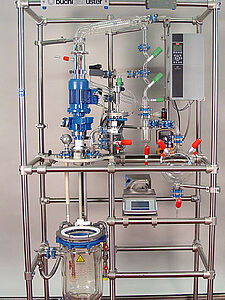

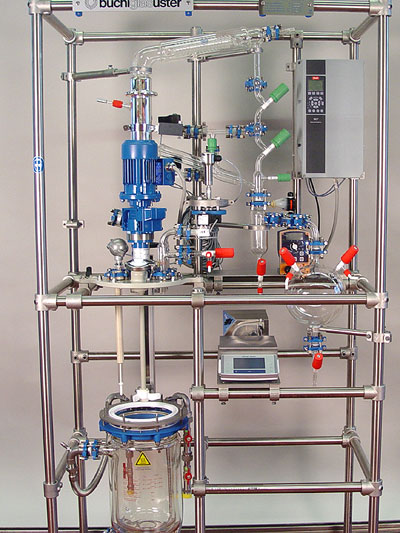

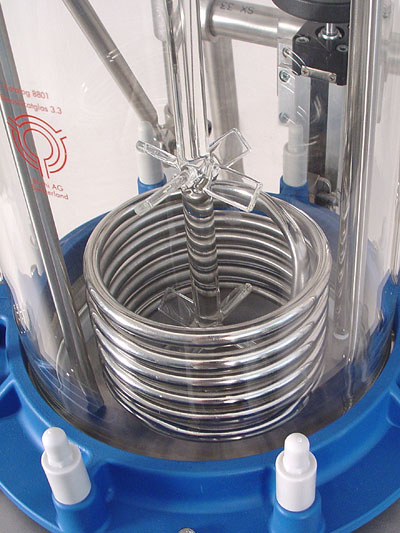

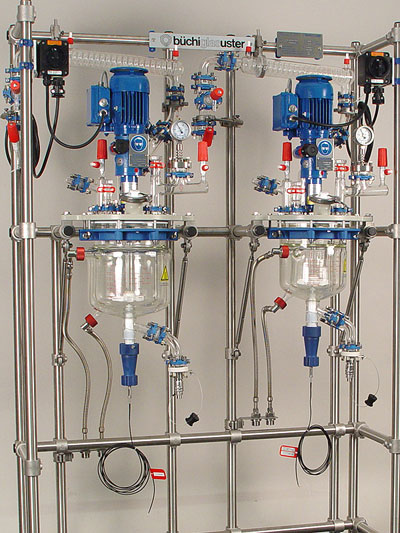

miniPilot Glasreaktor Ausführungen

Typische Applikationen

  • Chemische Synthese
  • Extraktion / Verdampfung
  • Aufreinigung / Kristallisation
  • Trennung
  • cGMP Wirkstoff-Herstellung
  • Peptide-Synthese
  • Prozessentwicklung
  • Scale-up
  • Kryogene Reaktionen
  • Technikum / Kilolabor
